مکان‌یابی تأسیسات
شناسایی و نقشه‌برداری
تأسیسات فلزی یا پلاستیکی | کانال‌ها و فضاهای خالی | خطوط گاز | کابل‌های برق
خطرات مرتبط با برخورد تصادفی به لوله یا کابل دفن شده بسیار زیاد است.
23%
۲۳٪ از آسیب‌های گزارش شده در ایالات متحده به دلیل روش‌های مکان‌یابی ناکافی است
گزارش DIRT (ابزار گزارش اطلاعات آسیب) ۲۰۱۶
82
هر ۸۲ ثانیه یک خط تأسیسات آسیب می‌بیند
گزارش DIRT ۲۰۲۰
$4
۴ دلار برای هر ۱ دلار خرج شده در SUE صرفه‌جویی می‌شود
اداره بزرگراه‌های فدرال
£300-£2800
۳۰۰ تا ۲۸۰۰ پوند هزینه برخورد و تخریب تأسیسات در بریتانیا است
دانشگاه بیرمنگام، بریتانیا
با مکان‌یابی دقیق تمامی لوله‌ها و کابل‌های دفن شده قبل از حفاری از خسارت جلوگیری کنید. رادار نفوذ به زمین می‌تواند به عنوان بخشی از فرآیند مکان‌یابی تأسیسات برای ارائه مکان‌های کامل‌تر و کاهش خطر استفاده شود.
رادار نفوذ به زمین می‌تواند ویژگی‌های زیرزمینی غیرقابل مکان‌یابی معمولی را شناسایی کند، از جمله:
- لوله‌های فلزی و غیر فلزی (PVC، سیمان آزبست، سیستم‌های طوفانی و فاضلاب بتنی)
- تأسیساتی با سیم‌های ردیابی شکسته یا آسیب دیده
- مخازن ذخیره‌سازی زیرزمینی
- کاشی‌های زهکشی
- سازه‌های غیر تأسیساتی (گنجه‌ها، دیوارهای فونداسیون)
رادار نفوذ به زمین فناوری الکترومغناطیسی (EM) سنتی را تکمیل می‌کند:
- تشخیص تأسیسات در نزدیکی هم
- ارائه تخمین‌های عمق قابل اعتماد
- امکان تجسم داده‌ها برای نقشه‌برداری بهتر از زیرسطح
- گزارش‌دهی و بایگانی نتایج برای مرجع آینده
- ادغام داده‌ها با نرم‌افزارهای شخص ثالث (مانند Google Earth)
از علامت‌گذاری ساده روی زمین تا برش‌های عمقی جغرافیایی، محصولات GPR ما می‌توانند نتایجی واضح و دقیق ارائه دهند تا از خسارت جلوگیری و دارایی‌های زیرزمینی مدیریت شوند.

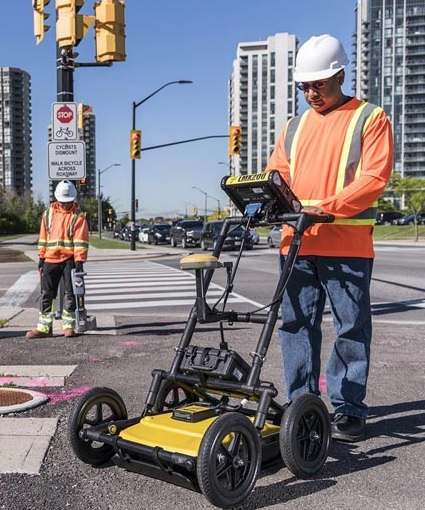

مکان‌یابی و علامت‌گذاری™
لوله‌های دفن‌شده را به سرعت و با دقت مکان‌یابی کرده و مکان آنها را به صورت بلادرنگ در محل روی زمین علامت‌گذاری کنید.
مکان‌یابی و علامت‌گذاری موارد غیرقابل مکان‌یابی

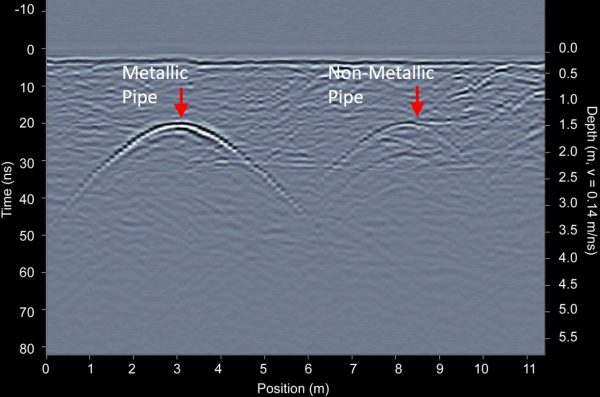

رادار نفوذ به زمین (GPR) می‌تواند هم لوله‌ها و کابل‌های فلزی و هم غیر فلزی را مکان‌یابی کند. این کار تصویر کاملی از زیر زمین ارائه می‌دهد و به اطمینان از عدم از دست رفتن موارد با روش‌های مکان‌یابی سنتی کمک می‌کند.
جمع‌آوری اطلاعات عمق زیرساخت‌های دفن‌شده
این مثال محل یک فاضلاب طوفانی بتنی را نشان می‌دهد. GPR توانست این مورد غیرقابل مکان‌یابی را بیابد و عمق تأسیسات و اینکه روی یک شیب قرار داشت را تعیین کند و در برنامه‌ریزی حفاری افقی کمک کند.

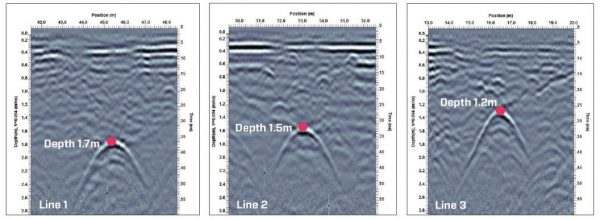

۳ اسکن خطی روی یک فاضلاب طوفانی بتنی شیب‌دار

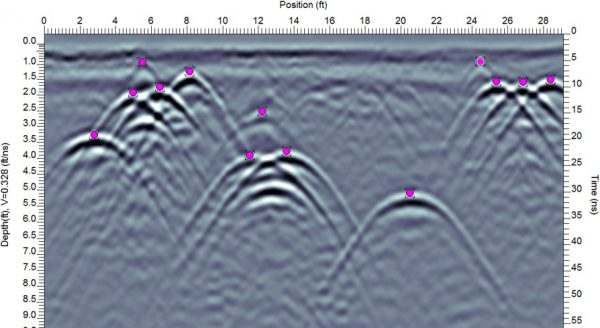

تأسیسات نزدیک به یکدیگر
GPR می‌تواند تمام تأسیسات را در یک بررسی واحد نقشه‌برداری کند. با قابلیت‌های تفسیر و مشاهده در محل، خطوط تأسیسات متعدد به راحتی در محل نقشه‌برداری می‌شوند.
تأیید مکان‌یابی با GPR
GPR اغلب برای تأیید مکان‌یابی‌های انجام‌شده با استفاده از فناوری‌های دیگر استفاده می‌شود. بسیاری از شرکت‌ها برای اطمینان از پاک‌سازی کامل و دقیق سایت قبل از شروع حفاری، از ارائه‌دهندگان خدمات GPR استفاده می‌کنند.

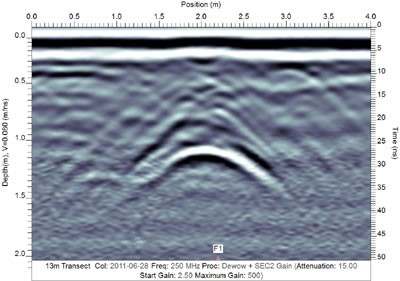

برش مقطعی GPR روی یک تأسیسات

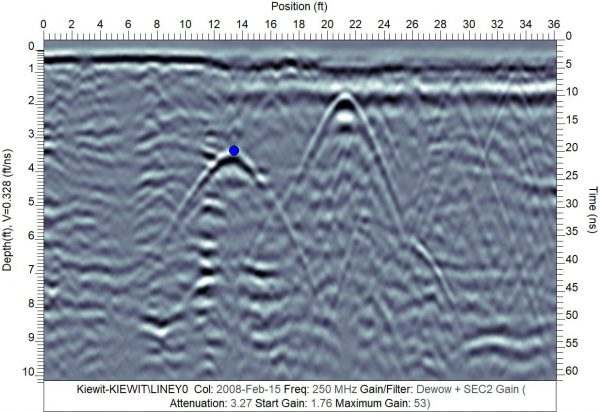

مکان‌یابی تأسیسات رهاشده یا غیرقابل ردیابی
رادار نفوذ به زمین (GPR) می‌تواند تأسیسات رهاشده و غیرقابل مکان‌یابی را که ممکن است با روش‌های سنتی شناسایی نشوند، مکان‌یابی کند. در این مثال، تأسیسات در سمت چپ با دستگاه ردیاب لوله و کابل EM مکان‌یابی نشدند. GPR به راحتی دو تأسیسات در این منطقه را نقشه‌برداری کرد تا اقدامات لازم قبل از حفاری انجام شود.
تأسیسات رهاشده یا غیرقابل مکان‌یابی
یافتن تمام زیرساخت‌های دفن‌شده

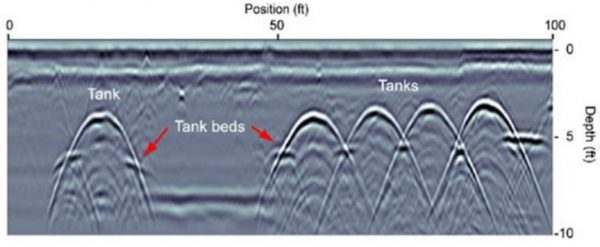

رادار نفوذ به زمین (GPR) همچنین می‌تواند ویژگی‌های غیرتأسیساتی مانند مخازن زیرزمینی (UST) را شناسایی کند. مثال اینجا ۵ مخزن ذخیره‌سازی را نشان می‌دهد.
اسکن خطی ۵ مخزن ذخیره‌سازی دفن‌شده
بصری‌سازی در محل
گزینه‌های پیشرفته مشاهده، درک کامل زیرساخت‌های دفن‌شده را در حالی که هنوز در محل هستید، ارائه می‌دهد.

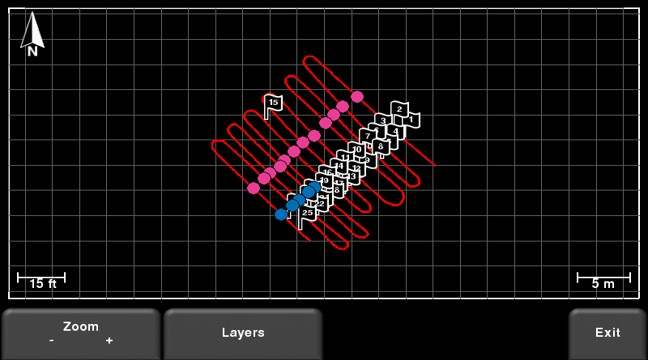

نمای نقشه
هنگام استفاده از GPS خارجی، می‌توانید پرچم‌ها و تفسیرهای میدانی را روی اهداف در داده‌های GPR اضافه کرده و به سرعت آنها را با استفاده از نمای نقشه مشاهده کنید. این نمای از بالا به پایین کمک می‌کند تا اهداف نقطه‌ای از تأسیسات تمایز داده شوند و نتایج GPR با نقشه‌های سایت همبسته شود.

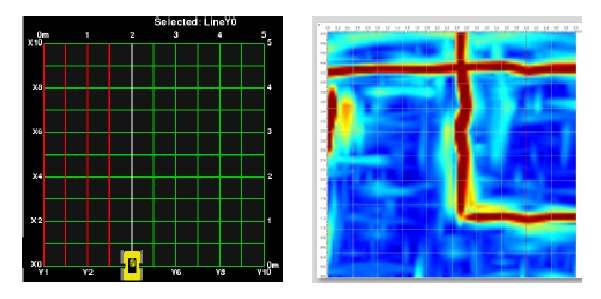

اسکن شبکه‌ای

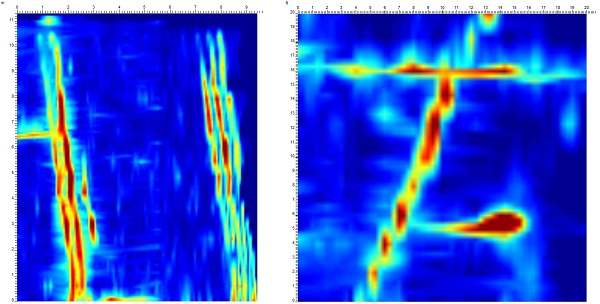

با استفاده از اسکن شبکه‌ای از یک منطقه پیچیده، می‌توانید تأسیسات خطی را در اعماق مختلف مشاهده کنید. این کار به شما کمک می‌کند در حین حضور در محل، درک بهتری از زیرسطح داشته باشید.
تصویرسازی سایت‌های پیچیده
با استفاده از اسکن شبکه‌ای از یک منطقه پیچیده، می‌توانید تأسیسات خطی را در اعماق مختلف مشاهده کنید. حتی تأسیسات نزدیک به هم می‌توانند به‌عنوان خطوط جداگانه تشخیص داده شوند. این مثال هشت لوله دفن‌شده را در یک منطقه نسبتاً کوچک نشان می‌دهد.
تصویرسازی سایت‌های پیچیده
نقشه‌برداری تأسیسات رهاشده

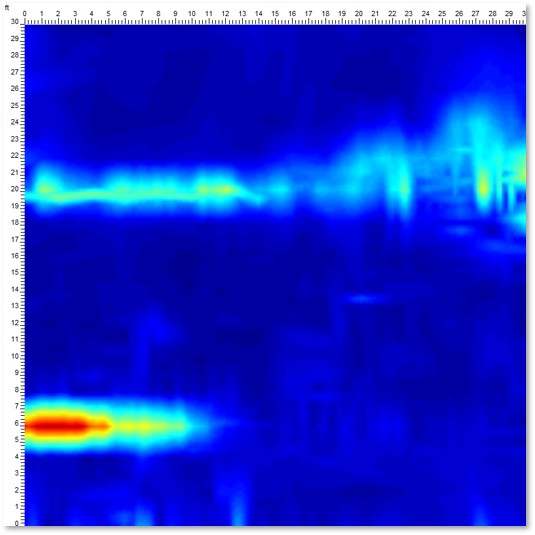

رادار نفوذ به زمین (GPR) می‌تواند تأسیسات رهاشده و غیرقابل ردیابی را که ممکن است با روش‌های سنتی شناسایی نشوند، نقشه‌برداری کند. در این مثال، تأسیساتی که در پایین نشان داده شده است، مسدود شده بود و نمی‌توانست با ردیاب‌های سنتی لوله و کابل شناسایی شود. یک اسکن شبکه‌ای از منطقه جمع‌آوری شد که مقاطع عمقی تأسیسات مسدود شده را شناسایی کرد.
تأسیسات رهاشده و غیرقابل ردیابی
نقشه‌برداری و مهندسی تأسیسات زیرسطحی
رادار نفوذ به زمین (GPR) زیرساخت‌های دفن‌شده را نقشه‌برداری می‌کند و نتایج می‌توانند در نقشه‌های CAD و GIS برای برنامه‌ریزی پروژه‌های بزرگ زیرساختی ادغام شوند.
نقشه‌برداری از چندین تأسیسات در اعماق مختلف و مواد مختلف
از آنجا که GPR می‌تواند تمام تأسیسات، از جمله لوله‌های فلزی و غیر فلزی را شناسایی کند، تصویر کاملی از تمام تأسیسات دفن‌شده در یک سایت پروژه می‌تواند در اوایل برنامه‌ریزی پروژه تکمیل شود. این مثال یک لوله آهنی ریخته‌گری و یک لوله PVC را در اعماق مختلف در وسط یک تقاطع شلوغ نشان می‌دهد که در برنامه‌ریزی تأسیسات آینده کمک کرد.
لوله آهنی ریخته‌گری و لوله PVC در اعماق مختلف
مکان‌یابی تأسیسات برای برنامه‌ریزی نصب‌های جدید
با استفاده از GPS و تفاسیر، GPR می‌تواند در تحقیقات سطح کیفی B مهندسی تأسیسات زیرسطحی (SUE) ادغام شود. در این مثال، تأسیسات نزدیک به هم وجود داشتند و برنامه‌ریزان شهری می‌خواستند اطمینان حاصل کنند که مسیر خطوط جدید آب با زیرساخت‌های موجود تداخل نداشته باشد. استفاده از GPR به آنها کمک کرد تا نصب را با کمترین اختلال برنامه‌ریزی کنند.
ایجاد نقشه‌ها و گزارش‌های خیره‌کننده
داده‌های GPR ذخیره شده و برای تحلیل پس از بررسی و گزارش‌گیری در دسترس است، که سوابق دقیقی برای استفاده آینده و تحویل جامع به مشتریان فراهم می‌کند.
نقشه‌ها و داده‌های جغرافیایی
به‌راحتی تصاویر مسیر داده‌های خود، اسکرین‌شات‌ها و تفاسیر را در Google Earth ترسیم کنید. تمام اطلاعات به‌طور یکپارچه برای مشاهده در Google Earth و سایر پلتفرم‌های GIS صادر می‌شوند.
نقشه‌ها و داده‌های جغرافیایی

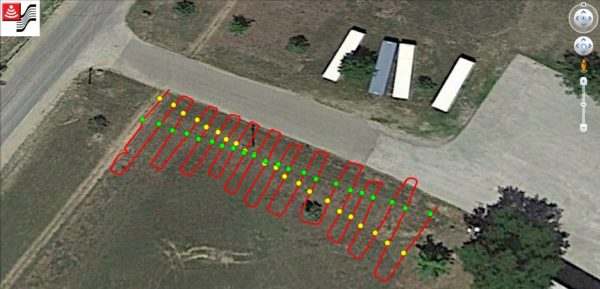

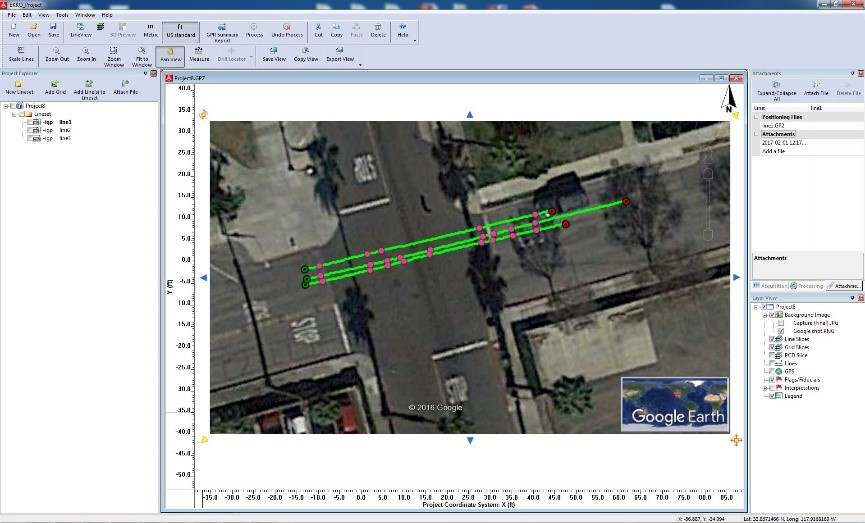

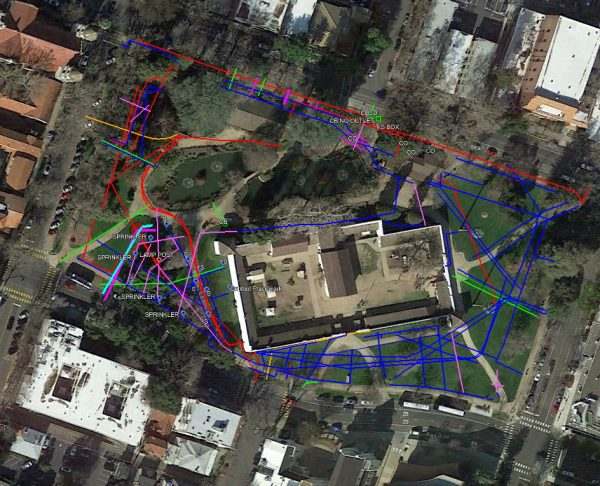

ایجاد نقشه‌های تأسیسات در Google Earth
ترسیم تفاسیر روی تصاویر GIS یا هوایی و اتصال آنها برای نمایش مسیر تأسیسات راهی قدرتمند برای نمایش نتایج مکان‌یابی شماست.

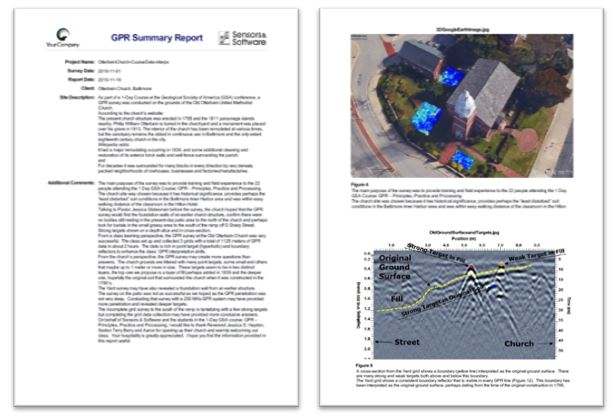

تولید سریع گزارش‌های خلاصه
یافته‌های خود را با ارائه گزارش‌ها به سطح بعدی ببرید. گزارش‌ها به‌صورت فوری با نرم‌افزار EKKO_Project که همراه با سیستم GPR شما است، تولید می‌شوند.
تصویرسازی تأسیسات از داده‌های خط اسکن
خطوط بررسی GPR را در مناطق بزرگ، با اشکال غیرمعمول یا دشوار برای بررسی جمع‌آوری کنید و سپس آنها را به‌صورت یکپارچه به مقاطع عمقی در EKKO_Project تبدیل کنید.

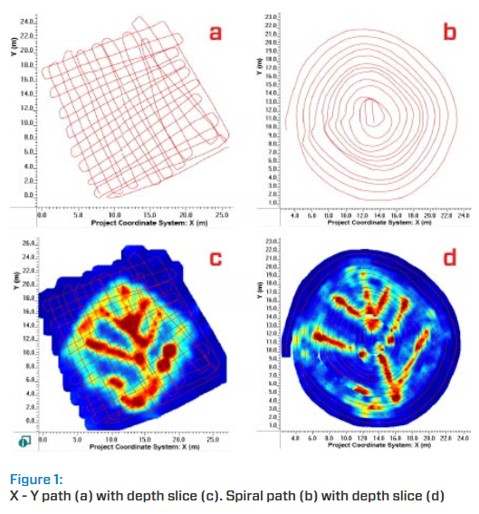

نقشه‌برداری کاشی‌های زهکشی در مناطق پیچیده

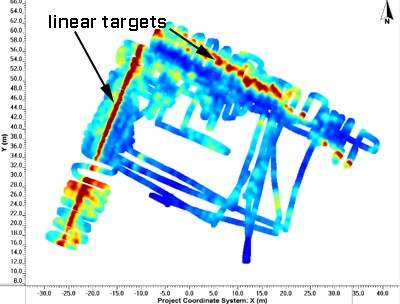

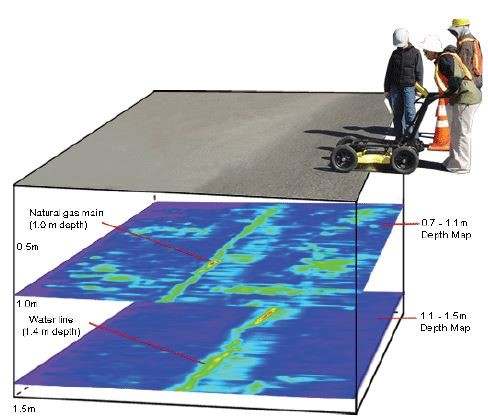

تصویرسازی اهداف خطی در مناطق بزرگ
تأسیسات را در مناطق بزرگ نقشه‌برداری کنید و خطوط GPR را جمع‌آوری کرده و سپس با استفاده از SliceView در EKKO_Project پردازش کنید.
سری اسکن‌های خط GPR و مقاطع عمقی

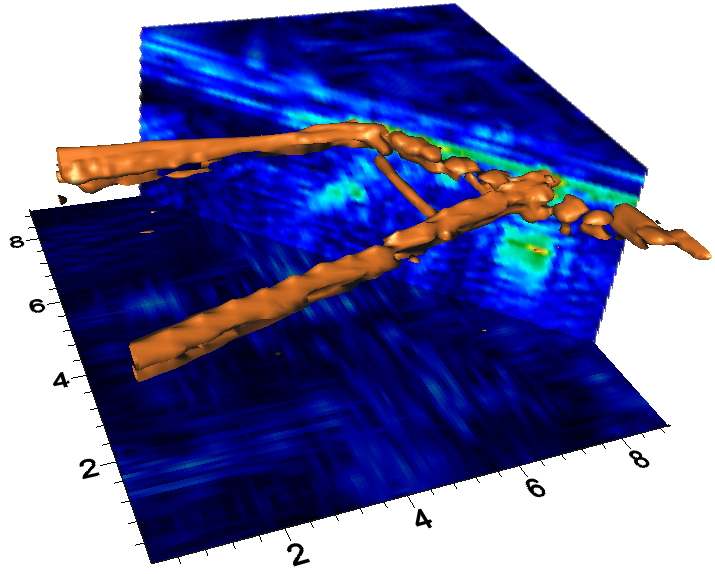

تجسم سه‌بعدی
مقاطع عمقی می‌توانند مشاهده شوند یا به نمایش‌های 3D تبدیل شوند تا تأسیسات دفنی به وضوح نشان داده شوند.

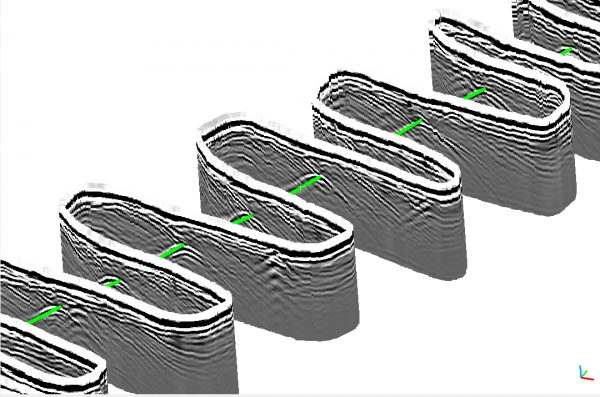

تصویرسازی ابرنقطه‌ای
مناطق بزرگ را با GPR یکپارچه با GPS بررسی کنید و سپس آنها را به‌صورت یک فایل ابرنقطه‌ای 3D در EKKO_Project تبدیل کنید. این مثال پاسخ‌های هیپر بولیک از یک تأسیسات خطی را نشان می‌دهد که چندین بار در حین جمع‌آوری داده‌های GPR در یک جاده عبور کرده است.
مزایای GPRLine
- استفاده آسان و عملیات انعطاف‌پذیر
- GPR متصل به زمین برای ارائه بهترین کیفیت، عمیق‌ترین نفوذ و داده‌های با بالاترین وضوح ممکن
- نرم‌افزار پردازش قدرتمند و شهودی برای تحلیل و گزارش‌گیری مؤثر نتایج
- جمع‌آوری داده‌های جغرافیایی برای یکپارچه‌سازی در سیستم‌های GIS
- تجربه و پشتیبانی معتبر GPR در صنعت برای کمک به شما در حداکثر استفاده از بازده GPR
